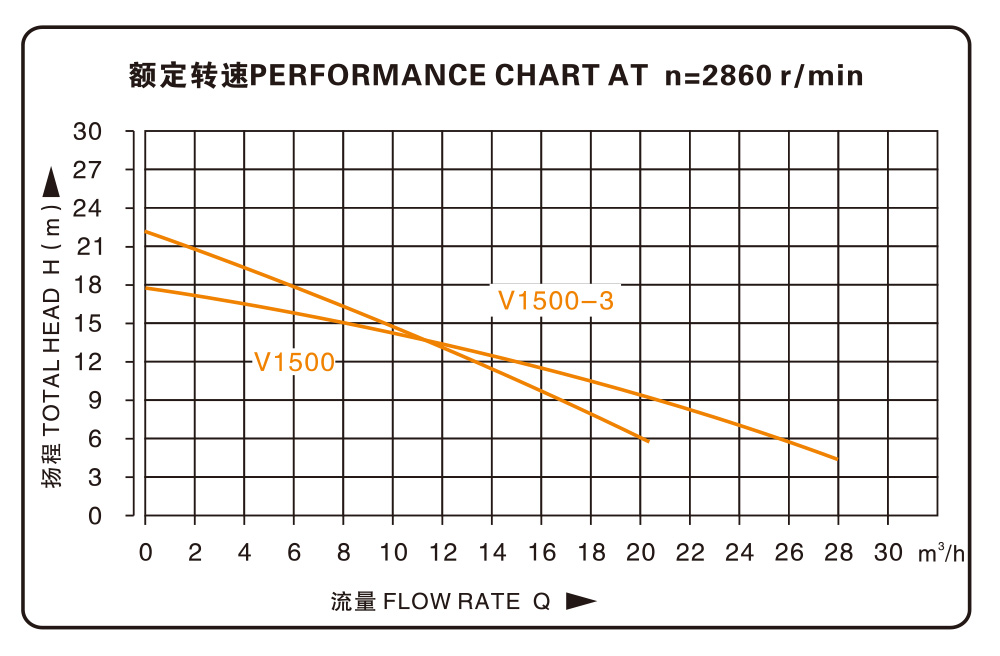

性能曲線 / Performance curve

用途與特點 / Function and Feature

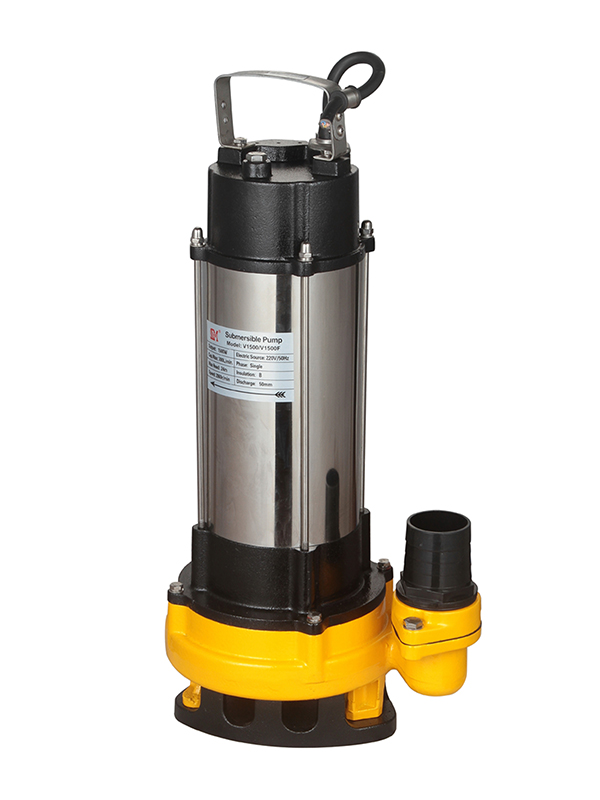

V(WQ)污水潛水泵系列單、三相污水潛水電泵是目前較先進與理想的排污機具。用“V”來代替“WQ”表示泵的過流部件設計獨特，高效區寬廣，具有全揚程(無過載)，能在較大流量范圍內高效安全運行。葉輪的大通道防堵塞設計使泵能有效的輸送含有直徑15~25毫米的固體顆粒的雜質，長纖維等的流體。選用下吸結構和不銹鋼及特殊的鑄鐵制造具有排水徹底和耐腐蝕作用，配浮球開關后隨著液位的變化能實現自動控制啟停。電機內裝有保護器遇到過熱或過電流時會自動切斷電源，保證了泵在較惡劣環境下運行的安全性與可靠性。

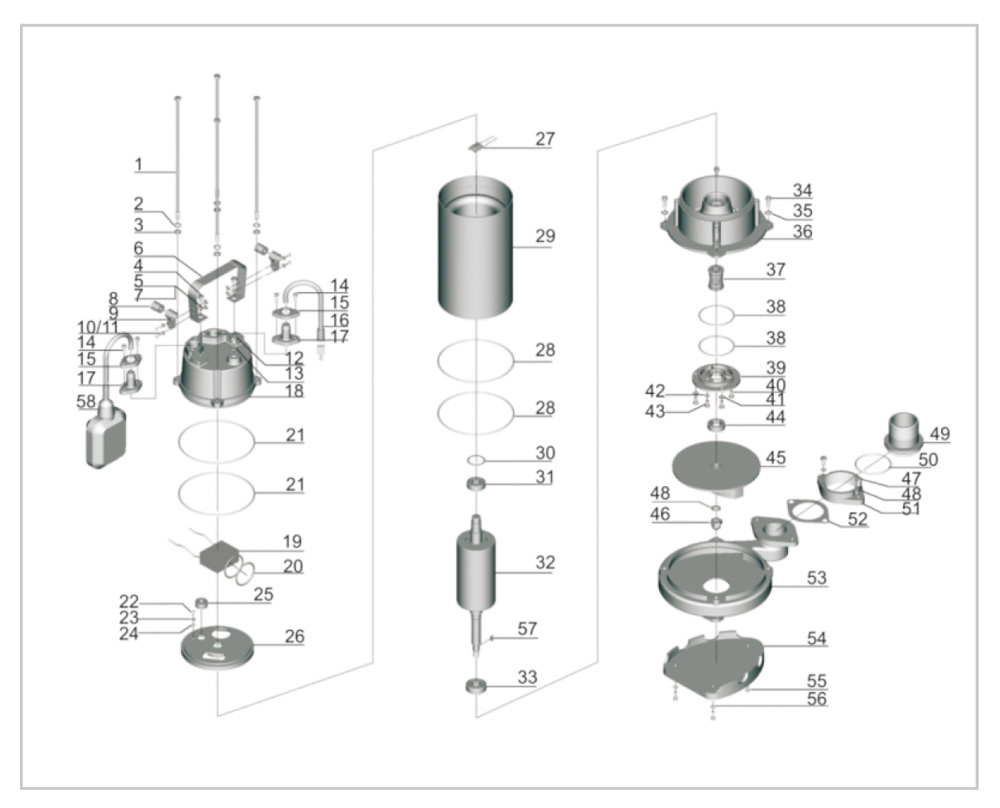

DIAGRAM分解圖 (For the reference of purchasing spare parts供選購配件時參考)

NO.	DESCRIPTION
1	Bolt
2	Stretching washer
3	Washer
4	Bolt
5	Washer
6	Handle
7	Nut
8	Protector
9	Cable presser
10	Washer
11	Screw
12	Bolt
13	"O" ring
14	Screw
15	Flange
16	Cable
17	Cable protector
18	Capacitor cover
19	Capacitor
20	"O" ring
21	Rubber washer
22	Screw
23	Stretching washer
24	Washer
25	Line protector
26	Motor cover
27	Thermal protector
28	"O" ring
29	Motor stator

NO.	DESCRIPTION
30	Undulated washer
31	Ball bearing
32	Rotor
33	Ball bearing
34	Screw
35	Washer
36	Connection part
37	Mechanical seal
38	"O" ring
39	Oil chamber cover
40	Screw
41	Washer
42	"O" ring
43	Screw
44	Oil seal
45	Impeller
46	Nut
47	Bolt
48	Washer
49	Out-let connector
50	"O" ring
51	Connection nut
52	Rubber washer
53	Pump body
54	Base plate
55	Washer
56	Screw
57	Key
58	Float swith

技術參數 / TECHNICAL DATA

Model 型號	Power 功率 (W)	Outlet Diameter 出水口徑 (mm)	Voltage 電壓 (V)	Max. Flow 最大流量 (L/min)	Max. Head 最高揚程 (m)	Weight 毛重 (kg)	Packing 包裝尺寸 (cm)
V 1500-2"(F)底腳板	1500	50	220/380	300	24	25	28x22x56
V 1500-3"(F)底腳板	1500	80	220/380	500	18	26	25x25x58
